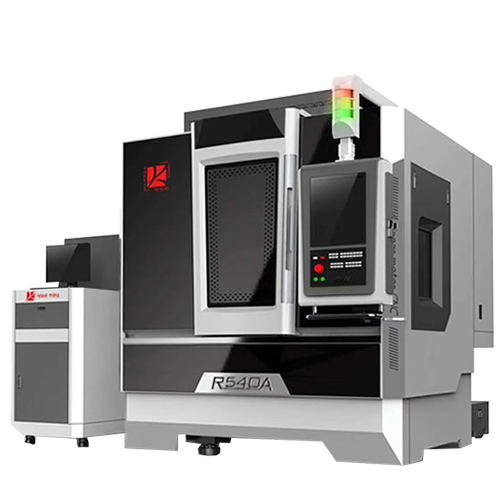

| 項目 | R540A | |
| 機床部分標準規格 | ||
| 加工范圍 | X軸行程 | 500mm |
| Y軸行程 | 400mm | |
| Z軸行程 | 230mm | |
| 工作臺面到主軸端面的距離 | 180 - 410mm | |
| 工作臺 | 工作臺大?。╔軸方向，Y軸方向） | 500 x 400mm |
| 臺面最大承重 | 300kg（均一承重） | |
| 作業面形狀 | T槽公稱10 x 間隔100mm x 4個 | |
| 主軸 | 型式 | 內藏式主軸 |
| 轉速 | 30000RPM | |
| 主軸端（公稱主軸號碼） | 1/10錐度HSK E40 | |
| 主軸電機 | 7.5kw/11kw | |
| 主軸最大夾持刀具直徑 | 20mm | |
| 進給速度 | 快進速度X/Y/Z | 60/60/60m/min（出機設定為18m/min） |
| 切削進給速度X/Y/Z | 1-30,000mm/min | |
| 最大加速度X/Y/Z | 0.4g/0.6g/1.0g | |
| 換刀裝置 | 刀柄類型 | HSK E40 |
| 刀庫刀位數 | 20 tools | |
| 刀具最大直徑 | 55mm（滿刀） | |
| 鄰空刀 | 115mm | |
| 刀具最大長度 | 140mm | |
| 刀具選擇方式 | 隨機就近 | |
| 刀具最大重量 | 3kg/把 | |
| 換刀時間（刀具至刀具） | 1.55秒 | |
| 精度 | 定位精度 | ≤0.005mm |
| 重復定位精度 | ≤0.003mm | |
| 所需動力源 | 氣壓源 | 6Kgf/cm2 |
| 電壓源 | 3x380,8kVA | |
| 機床尺寸 | 機床尺寸 | 2120 x 2342 x 2456mm |
| 機床重量 | 4900kg | |
工件材質：紅銅
加工刀具：D1R0.1
主軸轉速：19000RPM
精加工時間：1h
工件尺寸：50*45*14mm
工件材質：紅銅
加工刀具：R1
主軸轉速：18000RPM
精加工時間：42min
工件尺寸：47*47*16mm
工件材質：紅銅
加工刀具：R1
主軸轉速：18000RPM
精加工時間：2h15min
工件尺寸：63*43*10mm
工件材質：S136ESR
加工刀具：PCD-R0.5
主軸轉速：20000RPM
精加工時間：50h
表面粗糙度：Ra0.08μm
工件材質：S136ESR
加工刀具：R0.5
主軸轉速：20000RPM
精加工時間：25h
工件尺寸：50*50mm
工件材質：ELMAX-HRC58°
加工刀具：CBN-D2R0.02
主軸轉速： 26000RPM
精加工時間：12h20min
工件尺寸：60*59mm
